此款HDMI墻插支持1路HDMI輸入和1路模擬音頻輸入。采用標準的86毫米×86毫米墻盒。通過單根CAT6/6a網線可以將1080P信號傳輸長達70米，將4K信號傳輸長達40米。視頻分辨率最高支持4K@60Hz 4:4:4。發射器支持音頻嵌入，接收器支持音頻剝離。本產品支持雙向紅外和RS-232信號控制、EDID管理（COPY TV/內置），以及24V POC功能。提供70米網線延長，可直接與HDBT投影機相連（支持POC功能開關）



功能特性

1. 符合HDMI 2.0b和HDCP 2.2規范
2. 支持18Gbps視頻帶寬
3. 支持視頻分辨率高達4K@60Hz 4:4:4
4. 通過單根CAT6/6a網線延長傳輸距離：1080P信號可達 70米，4K信號可達40米
5. 發射器支持音頻嵌入，接收器支持音頻剝離
6. 支持雙向IR和RS-232信號控制
7. 標準86毫米×86毫米墻盒
8. 24V POC供電或本地直流24V電源

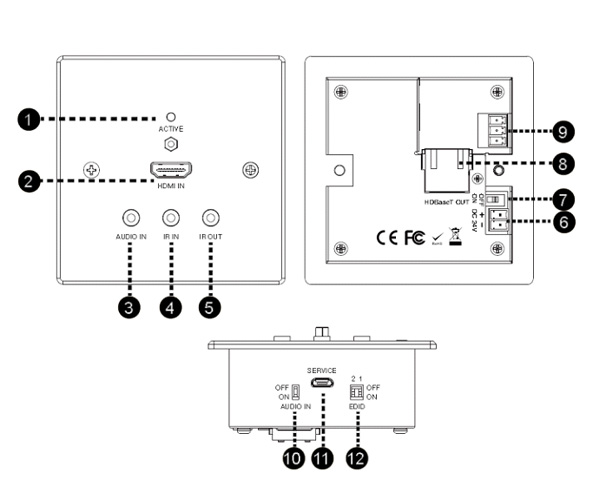

面板端口介紹

標號	名稱	描述
1	ACTIVE指示燈	指示HDMI連接是否正常
2	HDMI IN接口	HDMI信號輸入口
3	AUDIO IN	3.5mm模擬音頻信號輸入口。
4	IR IN	此IR信號將發送給接收器的IR OUT口。
5	IR OUT	此IR發射信號來自于接收器的IR IN口。
6	DV 24V	DV 24V/1A電源供電接口。
7	POC開關	使用此開關開啟/關閉POC供電。
8	HDBaseT OUT	HDBaseT信號輸出口。通過UTP線連接HDBaseT接收器。
9	RS-232	使用鳳凰端子連接電腦或控制系統
10	AUDIO IN開關	使用此開關選擇音頻。
11	SERVICE	升級接口。
12	EDID撥碼開關	用于設置EDID相關信息

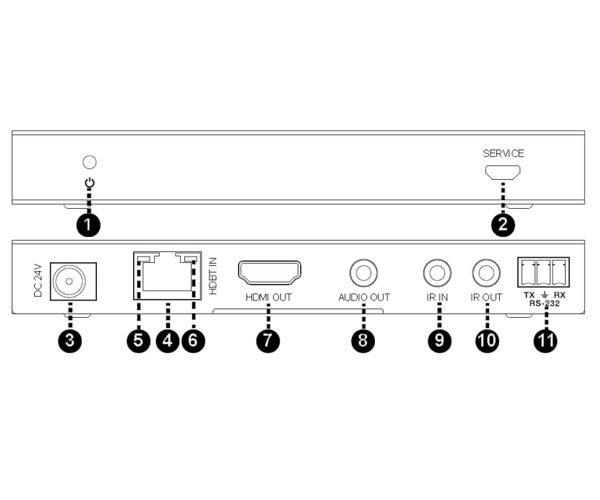

接收機端口介紹

標號	名稱	功能描述
1	電源指示燈	提示是否接通電源
2	SERVICE	升級接口。
3	DC 24V	DC 24V/1A電源供電接口。 注意: 發射器和接收器都支持POC功能
4	HDBT IN	RJ45端子，使用CAT線連接發射器的HDBaseT OUT
5	連接信號指示燈	用于提示連接是否正常
6	數字信號指示燈	用于提示HDMI信號信息
7	HDMI OUT	HDMI信號輸出口。連接顯示設備。
8	AUDIO OUT	3.5mm模擬音頻信號輸出口。
9	IR IN	將發送給發射器的IR OUT口。
10	IR OUT	來自于發射器的IR IN口。
11	RS-232	用于傳輸RS-232命令。



技術參數

參數規格
HDMI兼容	HDMI 2.0b
HDCP兼容	HDCP 2.2
HDMI/DP視頻帶寬	18Gbps
HDMI/DP視頻分辨率	高達4K@60Hz 4:4:4
視頻壓縮標準	HDBT
顏色空間	RGB, YCbCr 4:4:4 / 4:2:2, YCbCr 4:2:0
顏色深度	8/10/12bit
HDR	HDR, HDR10, HDR10+, Dolby Vision, HLG
紅外電平	5Vp-p
紅外頻率	寬頻20K-60KHz
音頻格式	HDMI: LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD 模擬：PCM 2.0
傳輸距離	1080P -- 70米, 4K -- 40米 (CAT6/6a)
靜電保護	人體模式： ±8kV (空氣放電) , ±4kV (接觸放電)
連接
輸入端口	1 x HDMI IN [Type A, 19-pin母口] 1 x AUDIO IN [3.5mm立體聲迷你接口]
輸出端口	1 x HDBaseT OUT [RJ45]
控制端口	1 x RS-232 [鳳凰端子] 1 x IR IN [3.5mm立體聲迷你接口] 1 x IR OUT [3.5mm立體聲迷你接口] 1 x SERVICE [Micro-USB接口]
機身
外殼	鋁殼 — 前面板 鐵殼 — 后面板
顏色	白色 — 前面板 黑色 — 后面板
尺寸	86mm (長) × 86mm (寬) × 38mm (高)
重量	185g
供電電源	輸入：AC100 - 240V 50/60Hz 輸出：DC 24V/1A
電源功耗	9W (POC)
操作溫度	32 - 104°F / 0 - 40°C
儲存溫度	-4 - 140°F / -20 - 60°C
相對濕度	20 - 90% RH (無凝結)

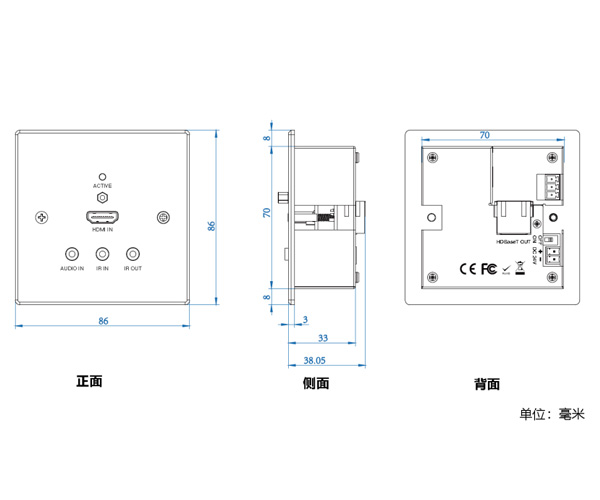

面板尺寸
